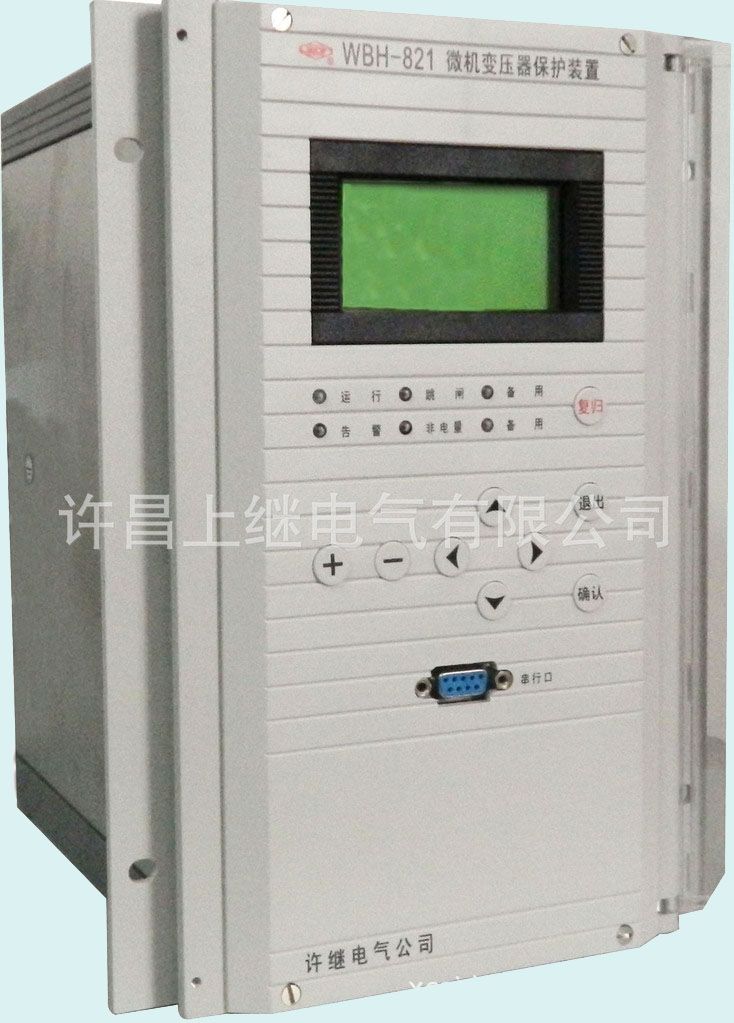

  • WBH-821許繼微機(jÄ«)變壓器保護裝置

    發布時間:2017-08-22 17:52:20    ç€è¦½æ¬¡æ•¸(shù):2255次

     1、裝置簡介



    WBH-820系列微機變壓器保護測控裝置適用于66kV及以下各級電壓等級的兩圈變壓器的成套保護裝置。



    1.1.  åŠŸèƒ½é…ç½®:請參看表1-1



    表1-1:功能配置





    功能名稱

    WBH-821

    WBH-822

    保護功能

    比率差動保護(二次諧波涌流識別,TA斷線閉鎖)

    TA斷線判別及閉鎖。



    √



    差流速斷保護

    比例制動

    √



    差流越限告警



    √



    零序電壓保護(自產)



    √

    √

    復合電壓(TV斷線閉鎖)

    √

    √

    兩段高壓側過流(復壓開放,各兩時限)



    √

    兩段低壓側過流(復壓開放,各兩時限)





    √

    一段低壓側過流(定)反時限(三種標準反時限曲線)





    √

    負序過流保護



    √

    過負荷保護



    √

    閉鎖調壓





    √

    起動通風





    √

    非電量保護



    √

    TVæ–·ç·šå‘Šè­¦

    √

    √

    TAæ–·ç·šå‘Šè­¦

    √

    √

    控制回路異常告警

    √

    √

    測控功能

    8路遙信開入采集、裝置遙信變位、事故遙信

    √

    √

    正常斷路器遙控分合

    √

    √

    遙控變壓器檔位

    √



    P、Q、IA、IB、IC、Uab、Ubc、Uca、f等模擬量的遙測

    √

    √

    開關事故分合次數統計及事件SOE等

    √

    √

    故障錄波

    √

    √

    4路脈沖輸入

    √

    √



    1.2.  ä¸»è¦ç‰¹é»ž(diÇŽn)



    a.采用32位DSP作為保護CPU,數據處理能力強,可靠性高,運行速度快。



    b.采用16位A/D作為數據采集,保護測量精度高。



    c.采用實時多任務操作系統,提高軟件的可靠性。



    d.硬件存儲容量大,可存儲不少于100次SOE記錄及10次故障的波形記錄,裝置的重要操作,如投退壓板、修改定值等均有記錄。



    e.采用液晶顯示器,全中文、圖形顯示。



    f.具有RS232、RS485等通信接口,通信規約采用電力行業標準DL/T667-1999(IEC60870-5-103),可直接同微機監控或保護管理機相連。



    g.具有完善、靈活的后臺分析軟件,便于調試和事故后分析。



    h. CPU采用多層板和表面貼裝技術;裝置強弱電回路、開入開出回路合理布局;采用總線板,取消背板配線,具有很強的抗干擾能力。


    i.集保護、遙測、遙信、遙控、遙脈、錄波功能于一體。
