裝置簡介

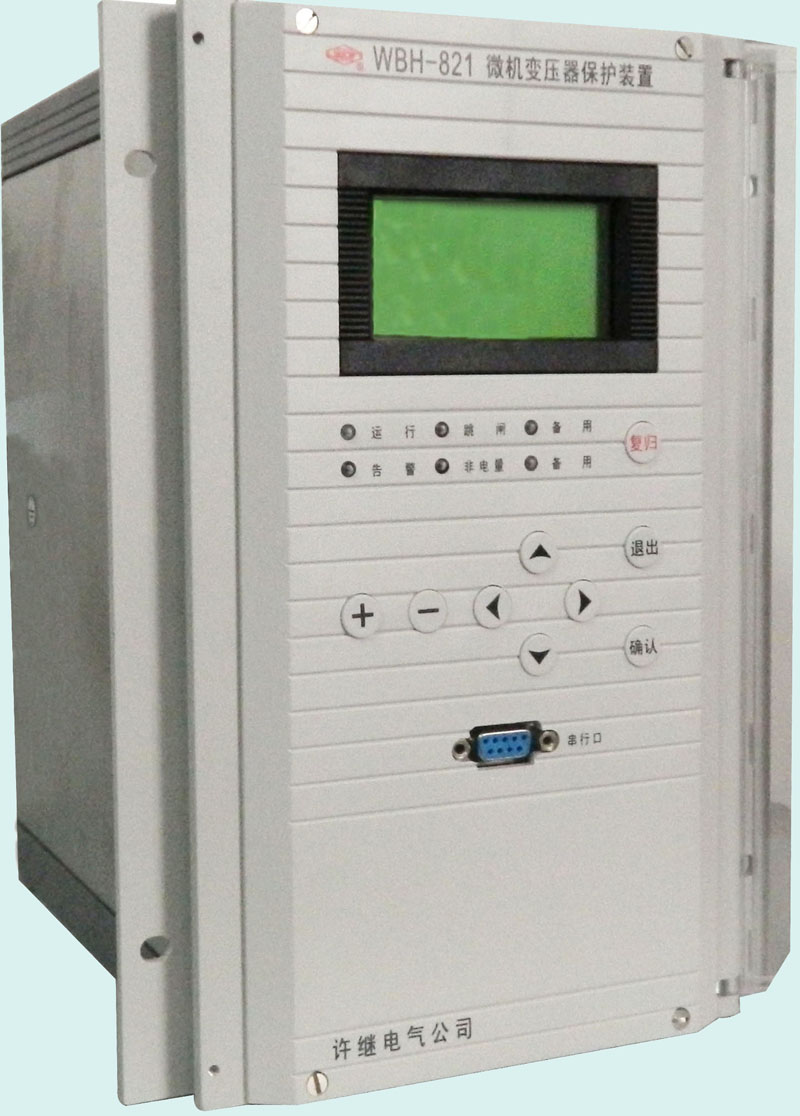

WXH-823微機線路保護裝置是以光纖電流差動保護、電流電壓保護及三相一次重合閘為基本配置的成套線路保護裝置，主要適用于66kV及以下電壓等級的非直接接地系統或小電阻接地系統。

1.1.  功能配置:

l        保護功能

1)      光纖電流差動保護

2)      三段電流電壓方向保護（定時限、反時限可選）

3)      過流加速保護(前加速、后加速可選)

4)      三相一次重合閘（檢同期、檢無壓可選）

5)      低頻減載保護

6)      零序電流保護

7)      過負荷保護

8)      低電壓保護

9)      TV斷線告警

10)   TA斷線告警

11)   控制回路異常告警

l        測控功能

1)      8路遙信開入采集、裝置遙信變位、事故遙信

2)      正常斷路器遙控分合、小電流接地探測遙控分合

3)      Ia，Ib，Ic，Ua，Ub，Uc，P，Q，f等模擬量的遙測

4)      開關事故分合次數統計及事件SOE等

5)      故障錄波

6)      4路脈沖輸入

1.2.  主要特點

1)      加強型單元機箱按抗強振動、強干擾設計,特別適應于惡劣環境,可分散安裝于開關柜上運行。

2)      集成電路全部采用工業品，使得裝置有很高的穩定性和可靠性。

3)      采用32位DSP作為保護CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。

4)      采用16位A/D作為數據采集，數據采集每周24點，保護測量精度高。

5)      采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。

6)      可獨立整定8套保護定值，定值區切換安全方便。

7)      大容量的信息記錄：可保存不小于100個最近發生的歷史報告,可帶動作參數，掉電保持，便于事故分析。

8)      采用DL/T667-1999規約，設有RS-485通信接口；組網經濟、方便,可直接與微機監控或保護管理機聯網通訊。
