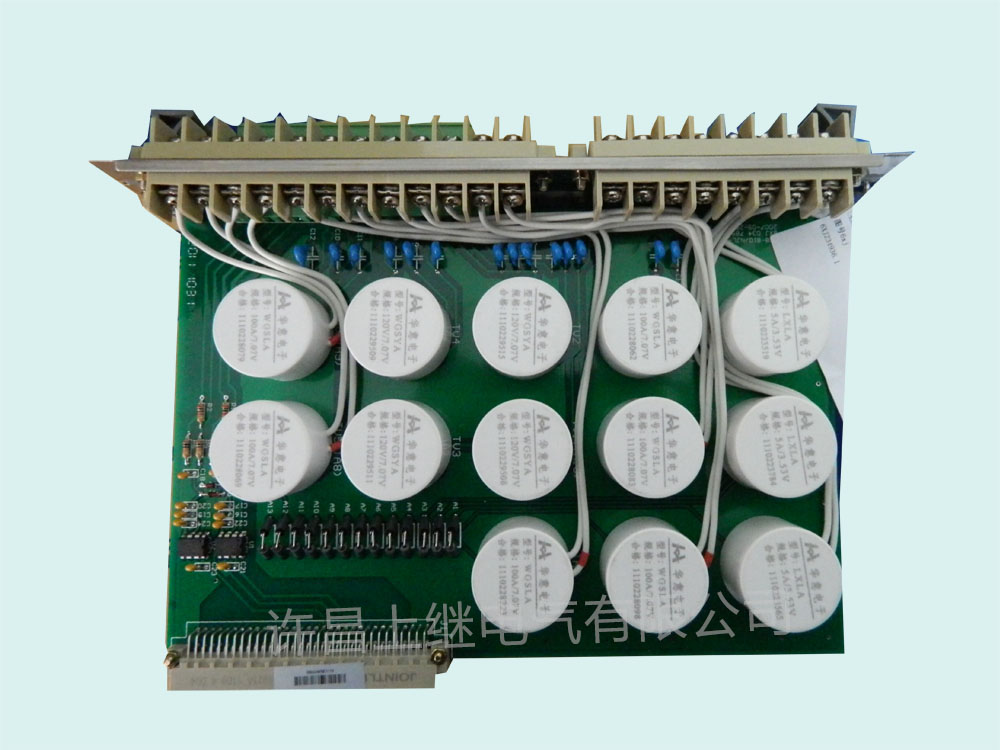

交流變換插件：

一、應用范圍WXH-820A系列微機線路保護測控裝置主要適用于66 kV及以下電壓等級

     輸電線路的保護及測控。

二、主要特點H、E、L、L、O品質是許繼HELLO系列產品的共同特點，具體如下：

   1、H：即High，高品質包括：

      ?  高科技：采用現場組態技術（FCT）、可視化的軟件開發技術（VLD）。

      ?  高質量：以專業的、成熟的軟硬件平臺為依托，豐富的運行經驗和充分驗證的原

                   理算法為基礎，自動測試為前提，先進的研發管理理念和研發開發管理工

                   具為手段，保證研發、生產、制造過程中各個環節的質量，為用戶提高高

                   品質的產品。

2、E：即Easy，工作輕松包括：

      ?  易選型：裝置實現所有被保護對象的功能，通過下載配置文件完成具體被保護對象的保護測控功能，解決用戶的選型困難問題。

      ?  易使用：人機界面友好、仿WINDOWS操作菜單，具有調試向?qū)到y(tǒng)和一鍵完成定檢功能，使現場調試、維護、定檢工作變得輕松。

3、L：即Low，低消耗包括：

      ?  低投入成本：不同的被保護對象共享裝置，不同的裝置共享插件，降低了購買裝置和備件儲備成本，同時也降低對維護人員的水平和數量的要求。

      ?  低故障率：先進的檢測技術和完善的生產質量保障體系，使得產品的故障大大降低，大幅度減少了被保護對象的停運時間。

4、L：即reaLize，實現技術包括：

      ?  平臺化：軟件、硬件的設計都采用平臺化的思想，使不同電壓等級的保護裝置可以共享硬件平臺，不同的硬件平臺可以共享軟件，降低了日后硬件、軟件的升級和維護工作。

      ?  專業化：不同領域的研發工作都由專業人員完成，通過規范的接口集成不同層次、不同領域的研發成果，讓用戶充分享受到高科技的產品。

      ?  模塊化：對所有的功能模塊分別封裝成柔性繼電器，不同裝置通過配置不同的柔性繼電器完成該裝置的功能，能夠順?biāo)夙憫?yīng)不同用戶的個性化需求。

5、O：即technOlogy，專利技術包括：

      ?  VLD開發技術：VLD開發工具類似與“PLC”的開發環境，在該環境下所有的保護邏輯都是由不同可視化的柔性繼電器組成，實現了業界用繼電保護語言開發程序的夢想。

      ?  雙連接器技術：采用后插撥雙連接器的技術，強弱電竊底分離的原則，提高了裝置硬件電磁兼容能力。

三、保護功能

1、過流（方向或低電壓）保護過流元件按相裝設。過流元件可由控制字選擇是否帶方向

    或低電壓閉鎖。。方向過流I、Ⅱ段方向固定。°，誤差小于±5°，動作范圍150°接

    線，按相起動。為消除死區，方向元件帶有記憶功能（3周）。動作的靈敏角固

    定為-30°方向元件采用90低電壓元件在三個線電壓的任意一個低于低電壓定值時動

    作，開放被閉鎖過流元件，保證裝置在電機反充電等非故障情況下不出現誤動作。過

    流保護除Ⅰ～Ⅲ段定時限保護外，還有一段反時限保護。反時限提供三種標準反時

    限：一般反時限、非常反時限、極端反時限。反時限對于任何相間故障，包括接近電

    源的線路發生故障都可以在較短時間內切除，但保護的整定配合比較復雜，主要用于

    單電源供電的終端線路。反時限過流保護可以通過控制字投退。

2、過流加速保護對線路保護裝置設置了獨立的過流加速保護，可通過定值“前加速/后

    加速”選擇前加速還是后加速。前加速一般用于35kV及以下的具有幾段串連的輻射形

    線路上，能快速切除故障，然后靠重合閘糾正這種非選擇性動作。后加速方式是線路

    上均裝有選擇性的保護和重合閘，線路故障時保護按有選擇性的方式動作跳閘，再重

    合，當重合于故障或者手合于永久性故障時，后加速保護不帶時限無選擇性的動作跳

    閘，加速故障的切除。裝置的手合加速回路不需由外部手動合閘把手的觸點來啟動，

    此舉主要是考慮到目前許多變電站采用綜合自動化系統后，已取消了控制屏，在現場

    不再安裝手動操作把手，或僅安裝簡易的操作把手。裝置設置了獨立的過流加速段電

    流定值及相應的延時時間定值，與傳統的保護相比，使保護的配置更加靈活。

3、過負荷保護裝置設有過負荷保護，可以由定值“過負荷跳閘/告警”選擇動作于跳閘

    還是告警。投跳閘時，跳閘后閉鎖重合閘。

4、零流方向電流保護本裝置應用于小電流接地系統時，當系統中發生接地故障時，其接

    地故障點零序電流基本為電容電流，且幅值很小，用零序過流繼電器來保護接地故障

    很難保證其選擇性。本裝置通過網絡互聯，與其他裝置信息共享，通過上位機采用網

    絡小電流接地選線的方法來獲得接地間隔。用于接地選線的零序電流必須外加，即必

    須給裝置提供外部輸入的零序電流，不能使用裝置自產的零序電流；在某些不接地系

    統和經小電阻接地系統中，接地零序電流相對較大，可能采用直接跳閘方法，裝置中

    設三段零序過流保護，其中零序Ⅲ段可整定為報警或跳閘，用于跳閘或報警的零序電

    流可以選用自產的零序電流，也可從裝置的零序CT引入（裝置參數中的“零序電流自

    產”控制字整定為“0”表示裝置所用零序電流為外加，整定為“1”表示裝置所用零序

    電流為自產所得）；三段零序也可由控制字選擇經零序電壓方向閉鎖（即選擇零序功

    率方向閉鎖），對于不接地系統，方向靈敏角為90°，對于小電阻接地系統，靈敏角

    為-135°（以上角度指自產3U0。裝置參數設置“中性點接地方式”一項（“0”為中

    性點不接地系統，“1”為中性點經小電阻接地）?！悖`差小于±5°和3I0之間的夾

    角），動作范圍150

5、低周減載保護本裝置作為線路保護裝置時，在斷路器處于合位時或任一相有流時投入

    低周減載保護。低周減載設有電壓閉鎖、滑差閉鎖。當系統發生故障，頻率下降過快

    超過滑差閉鎖定值時瞬時閉鎖低頻減載保護。低周減載保護動作同時閉鎖重合閘。保

    護設有硬壓板控制投退功能。母線TV斷線時閉鎖低周減載保護。

6、低壓減載保護在系統故障時電壓降低，可配置低電壓保護來甩掉部分負荷。本保護在

    斷路器處于合位時投入，在母線TV斷線時可選擇是否閉鎖（如果母線TV斷線的相關

    保護設置為投入，則母線TV斷線時，不閉鎖低電壓保護；否則，相關保護設置退出

    時，則閉鎖低電壓保護）。本保護設有硬壓板。低電壓保護動作時閉鎖線路重合閘。

7、三相一次重合閘裝置設有三相一次重合閘功能。模擬自動重合閘中電容器的充放電功

    能，在“充電”完成后才能投入重合閘，以避免發生多次重合閘，重合閘當開關位于

    合位，且無外部閉鎖時充電，充電時間為15s。當開關由合位變?yōu)樘粫r(shí)重合閘啟

    動。啟動后，若2秒內不滿足重合閘條件則放電。重合閘充電完成時，液晶顯示屏顯

    示充電完成標志。

8、三相三次重合閘裝置設有三相三次重合閘功能，通過設置重合閘壓板控制投退，重合

    次數可以通過定值整定，可整定為三次重合閘。重合成功后，在重合閘閉鎖時限

    內，如果保護跳閘，則重合閘放電，其它放電條件同三相一次重合閘。考慮到配網系

    統中柱上開關的延時較長，故增加重合閘復歸延時,超過重合閘復歸時限以后，如果發

    生了重合，則判定為又一次重合閘動作。重合閘的放電條件同三相一次重合閘。重合

    閘充電完成時，液晶顯示屏中央顯示充電完成標志。

9、TV斷線檢測TV斷線后發告警信號。TV斷線檢測可以用控制字進行投退。當過流保護

    啟動時，閉鎖TV斷線檢測。

10、控制回路異常告警裝置采集斷路器的跳位和合位，當電源正常、斷路器位置輔助接

    點正常時，必然有一個處于斷開狀態，否則報“控制回路異?！备婢盘?hào)(帶操作回路

    信號插件)，同時閉鎖重合閘。

11、彈簧未儲能告警裝置設有彈簧未儲能開入，為適應不同彈簧機構儲能延時的情況帶

    有延時定值，裝置收到開入后經延時報彈簧未儲能告警信號，同時閉鎖重合閘和遙控

    合閘。

12、遙測、遙信、遙控、遙脈功能遙測：裝置的測量回路有獨立的交流輸入（CIA、

    CIC）接儀表TA，與保護回路的交流輸入分開。測量IA、IB、IC、P、Q、f、COS￠

    等；遙信：各種保護動作信號及斷路器位置遙信、開入遙信等；遙控：遠方控制跳/合

    閘、壓板投退、修改定值等；遙脈：累計電度表的脈沖。

13、錄波裝置記錄保護跳閘前4周波，跳閘后6周波（每周波24點）的采樣數據。

14、GPS對時裝置通過與變電站自動化主站通信，得到年月日時分秒的信息，并配置一

    個GPS對時開入，連接到站內GPS接收器的秒脈沖輸出，實現毫秒的對時，對時精度

    小于1ms。

15、打印功能可以通過裝置的后RS-232接口進行就地打印，也可配置網絡共享打印機，

    使用裝置RS-485接口，可打印定值及動作報告、自檢報告、開入量變化、錄波等；

16、網絡通信可以直接與微機監控或保護管理機通信,通信接口為RS-485，規約采用

    DL/T667-1999（IEC-60870-5-103）或MODBUS規約可選。網絡通信波特率可

    設置：1200，2400，4800，9600，19200，38400；網絡通信有、無校驗位可設

    置（有校驗位時配置為偶校驗，不可選擇）。注：與許繼8000系統連接，通訊規約應

    設置為103，通訊校驗為偶校驗，波特率為9600bps。

17、自檢功能裝置設置了完善全面的自檢功能，包括對數據采集回路、數字回路及輸出

    回路的自檢，可自檢到出口繼電器線圈。若發生故障，裝置的液晶顯示器可以顯示出

    故障信息并閉鎖相應的保護，同時發告警信號
