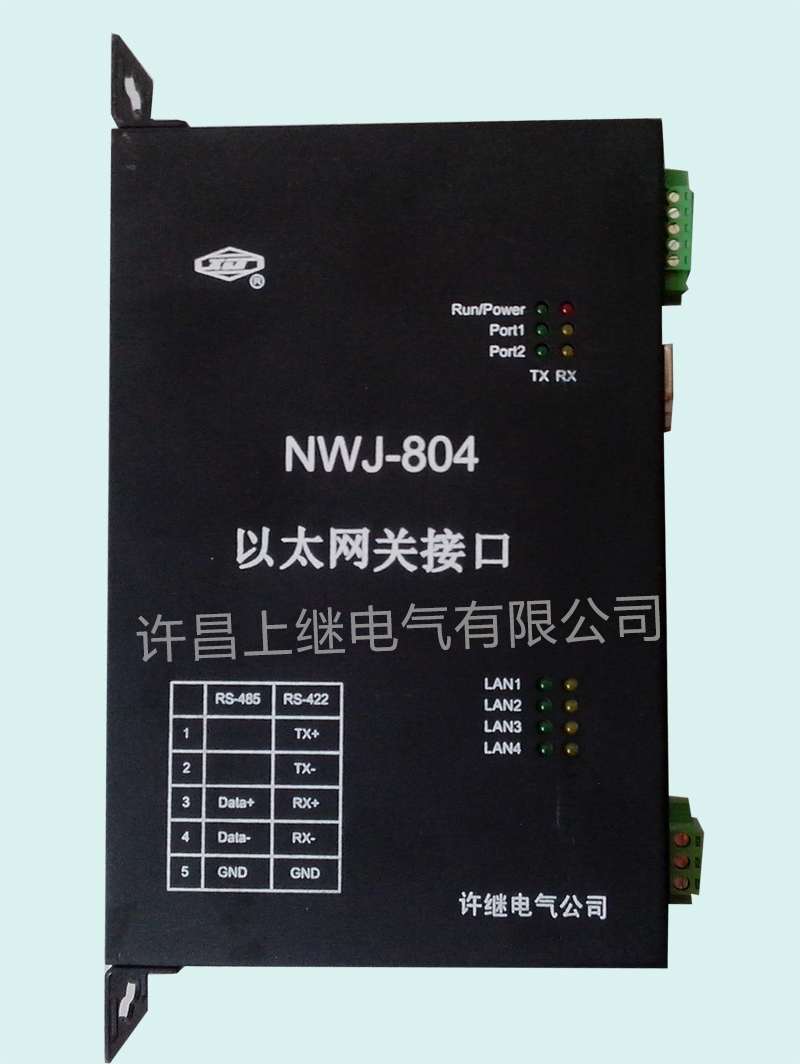

許繼NWJ-804 以太網關接口

NWJ-804以太網關接口適用于各種電壓等級的變電站自動化系統，它完成保護或測控裝置和后臺之間的規約轉換。NWJ-804網關提供4個網口和2個串口，NTX-806/817通訊插件分別提供2/4個網口，兩者采用相同的軟件。本網關的網口和串口之間并無一一對應關系，一個串口的信息可以轉到所有網口。NTX-817的硬件分為標準版和多變壓器保護共用定制版兩種。

NWJ-804的軟件分為5個系列：

許繼保護裝置IEC61850規約。程序由技術中心軟件平臺部提供，配置文件由技術中心裝置產品開發部提供。

非許繼裝置RS-485串口規約轉IEC61850規約。程序由技術中心軟件平臺部提供，具體轉換必須通過腳本來實現，腳本由工程設計人員編寫。目前已經實現了Modbus、CDT規約。

電能表IEC102規約轉IEC61850規約。程序由技術中心軟件平臺部提供，配置文件由工程設計人員做。一般簡單規約都可以通過第2中情況的腳本來解決，但是IEC102規約的鏈路和IEC103一樣復雜，用腳本實現異常困難，因此不用腳本，直接編程實現。 ?1?78?1?73

IEC103規約和IEC104、TCP103規約轉換。程序由技術中心軟件平臺部提供，點號轉換用公式法，遵循許繼的轉換公式。使用方法同NWJ-802網關。支持雙網冗余，支持8個后臺。

IEC103規約和浙江網絡版103規約轉換。程序由技術中心軟件平臺部提供，裝置103和浙江網絡103轉換的時候ASDU不做處理原樣轉發。COMTRADE文件由網關生成。浙江網絡版103規約的文本見《浙江電網繼電保護及故障信息系統通信規范》。使用方法同NWJ-802網關。支持雙網冗余，支持8個后臺。

性能特征

提供2個RS-485接口，2～4個10M/100M以太網接口。

提供CONSOLE調試口、telnet遠程登陸和FTP上傳下載功能。

裝置同時運行多個規約服務程序，分別完成不同規約的處理。通過數據共享實現數據交換。
