適用于電力監控及測試系統 工業/工廠自動化

   一個RJ45接口，一個串口，

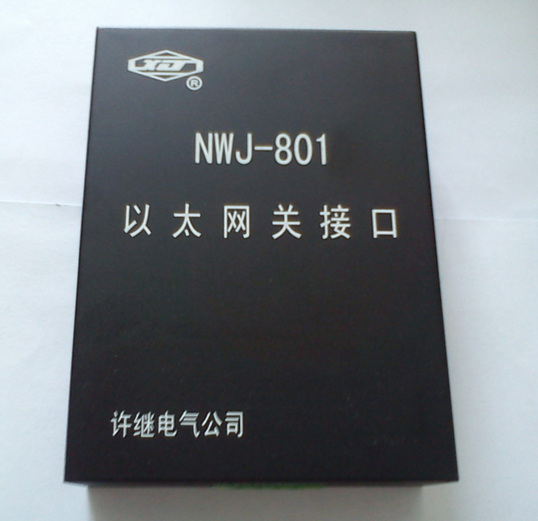

1 NWJ-801網關又稱為保護規約轉換器，下面通過串口可以接入多套保護，考慮到性能因素，建議接3--6套，以不超過6套為宜。
2 網關通過以太網方式接入故障信息系統子站。
 如下：
                                     |-----保護1
                                     |-----保護2
  子站-------NWJ-801------|
                                     |-----保護3
                                     |-----保護4

3 網關和保護之間通常采用許繼的串口CBZ規約，又稱自定義103規約，點表中有公共地址，既扇區號的概念。
4 接入到子站時，網關本身既可以用網絡103規約通訊，也可以使用網絡104規約通訊，我們統一規定采用網絡103規約通訊，以《許繼網絡103規約配置說明》為準。
5 網絡103規約通訊時，網關幀聽的端口號為2403；網絡104規約通訊時，網關幀聽的端口號為2404。
6 特別注意：網絡103規約通訊時，需要索取103點表，不是104點表。
