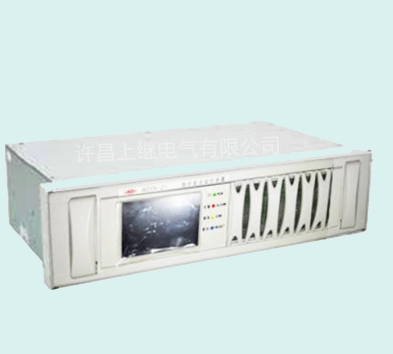

許繼WZJ-21微機直流絕緣檢測裝置

系統設計特點

整個直流系統采用分散測量，集中管理的集散模式，這種設計思想使系統組成層次分明，擴容方便、靈活。

監測絕緣信息無須向直流系統中注入任何信號，對直流系統無不良影響。

能夠抵抗直流系統對地大電容所造成的不良影響。

所使用的智能互感器能夠抗剩磁影響，可以長期可靠運行。

所使用的智能互感器與WZJ-21裝置之間進行數字化通訊，系統接線簡潔，抗干擾能力強。

WZJ-21裝置作為主機能夠?qū)崟r(shí)采集并顯示兩段母線的電壓信息和絕緣信息，出現異常能夠立即告警。電壓告警門限和絕緣告警門限值可自由設定，靈活可靠。

能夠存儲大量的告警記錄信息和事件記錄信息，便于對系統故障原因進行排查。

許繼WZJ-23微機直流絕緣檢測裝置

2.2 模塊化設計思想

系統采用模塊化結構設計思想，每部分承擔相對獨立的工作，不影響其它部分的工作，一方面提高了系統的可靠性，另一方面也使得系統更便于維護管理。

許繼WZJ-21微機直流絕緣檢測裝置

2.3 核心電路部分

WZJ-21裝置采用ARM920T作為內核，主頻200MHz，速度快，提高了系統的運行效率。主電路以CPU為核芯，擴展了各種存儲器，包括32M SDRAM、2M NOR FLASH、64M NAND FLASH以分別存儲各種數據，進行數據備份。多種存儲器提高了數據的存儲能力，保證了系統運行的數據可靠性。

許繼WZJ-23微機直流絕緣檢測裝置

2.4 開關量輸入單元

開關輸入單元集成在WZJ-21裝置內部，共15路，24V電源驅動。對事件處理迅速、實時、準確，增強了系統的可靠性并便于維護管理。

許繼WZJ-21微機直流絕緣檢測裝置

2.5 開關量輸出單元

開關量輸出單元集成在WZJ-21裝置內部，共7路，大容量DC 24V繼電器，確保驅動能力，可直接進行控制DC 220V直流量。

2.6 人機接口界面

新型人機接口界面，大屏幕點陣式真彩色液晶顯示器，全漢字顯示，分辨率320×240,窗口式界面，界面簡潔美觀，操作方便；觸摸屏輸入及菜單式設計，并具有在線幫助功能和組態功能，用戶使用無后顧之憂，方便了操作和維護。

2.7 通訊功能

WZJ-21裝置提供RS-232、RS-485多種通訊方式與上位機進行通訊，用戶可根據需要選擇任何一種通訊方式與后臺通訊。大大方便了設備的維護管理。

2.8 裝置軟件設計

整個WZJ-21裝置采用硬件看門狗監視系統軟件的運行，同時軟件在設計上采用了軟件陷阱、運行數據多級單元存儲等多種技術，保證了系統在運行的可靠性和存儲數據的不丟失,并且本身具備在線診斷和自恢復的能力。

2.9 軟件功能特點

WZJ-21裝置軟件系統在綜合了多年來直流系統的使用經驗，加入了數據輸入有效性檢查、浮動菜單的實現以及人性化的提示幫助功能。這些功能可以防止系統出現令人難以預料的錯誤，在一定程度上減少用戶的誤操作，并幫助用戶及時發現解決問題。

2.10 WZJ-21的特殊功能

在某些支路出現絕緣降低(絕緣電阻值未達到用戶所設定的告警門限值)，但此時母線由于多條支路并聯引起絕緣告警，系統可以動態的顯示絕緣降低支路的正負母線對地電壓信息和絕緣信息，便于用戶及時進行排查，早日解除隱患。

在出現正負母線和支路平衡接地時，系統可以準確監測到接地支路和絕緣電阻。

可監測正負母線絕緣等值下降及多條支路同時發生一點接地或平衡接地故障。

支路巡檢速度基本與支路數量無關。

如果環路的負載阻抗大于3kΩ，在對環路進行提前設置后，能準確檢測環路的絕緣信息，消除環路存在對絕緣監測造成的不良影響。

具有GPS校時功能，B碼校時功能。

許繼WZJ-23微機直流絕緣檢測裝置

3. 工作原理簡介

根據用戶設定，本裝置采用非平衡電橋或者平衡電橋原理進行檢測。平衡電橋原理根據直流智能互感器監測系統的漏電流，根據歐姆定律算出對地的電阻值。非平衡電橋的原理是，切換電橋的狀態，系統模擬平衡和非平衡兩個狀態，依據平衡狀態的正負母線對地電壓和漏電流，非平衡狀態的正負母線對地電壓和漏電流，按照解算二元一次方程組，計算出母線的正負對地電阻。系統默認工作在非平衡電橋模式下，如圖1

所示。

通過電子開關的切換，本裝置可同時監測I段控母，II控母及母線所帶支路對地的絕緣情況。支路采用智能互感器采集系統漏電流，采樣精度高，抗干擾能力強，抗直流系統對地大電容的影響，是電廠，變電站比較理想的絕緣監測裝置。
