一、應用范圍

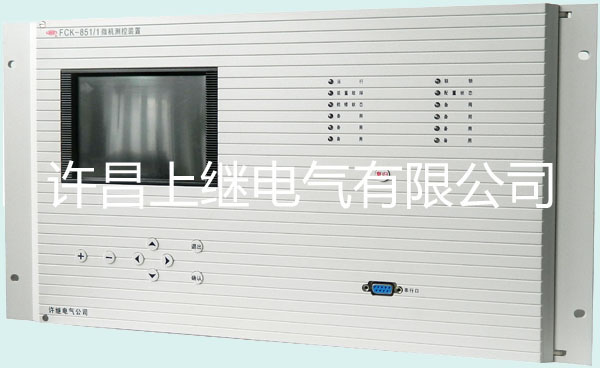

FCK-851系列微機測控裝置適用于1000 kV及以下電壓等級的變電站自動化系統，面向特高壓的FCK-851系列裝置單交流量測量精度達到0.1%。

二、主要特點

1、高精度的測量技術

?  對二次TA的傳遞誤差采用軟件動態補償技術；

?  常規條件下，在測量的全范圍內，交流電流遙測量的基本誤差達到0.2%。

2、高可靠性的軟硬件設計

?  采用多CPU及嵌入式RTOS；

?  遙控開出采用雙CPU“啟動+出口”的方式；

?  輸入、輸出分開，強電、弱電分開；良好的電磁兼容性；

?  不依賴于五防工作站的間隔層五防功能，包括自鎖、互鎖和對現場操作的閉鎖。

3、完善的自檢功能

?  遙測采集回路自檢；

?  開出回路自檢（可以檢測到出口繼電器的動作線圈）；

?  AD、FLASH、EPROM等芯片自檢。

4、完備的間隔層監控功能

?  監視：大屏幕彩色液晶；人性化的操作界面；顯示本間隔的主接線圖；

?  控制：可直接通過人機界面的主接線圖控制開關、刀閘等；

?  記錄：包括遙信記錄、事件記錄、告警記錄、操作記錄；總計最多保存400條；

?  通信：測控裝置直接上以太網，并與其他智能設備共享網絡通道，全站數據共享。

5、可配置、大容量

?  遙測點的數量、遙信點的數量、遙控點的數量均可配置；

?  主接線圖、同期功能、檔位監控、邏輯閉鎖功能等均可配置；

?  專用的可視化配置工具；

?  DI插件可配置1～6塊，最多144路；DO插件可配置1～3塊，最多48路；交流測量插件可配置1～4塊，最多48路；直流測量插件可配置1～2塊，最多10路；

?  配置靈活，滿足多種應用的需要。

三、測控功能

1、遙測

通過對二次TA傳遞過程幅值誤差和相位誤差的研究，對二次TA傳遞誤差采用軟件動態補償技術，使電流和功率在全范圍內滿足0.2%精度要求。

2、遙信

遙信處理分為單點遙信和雙點遙信。

對于重要的斷路器或刀閘用雙點遙信來表示它的狀態，兩路開入組成的雙點遙信有四種狀態：00、01、10、11，其中01、10對應雙點遙信的合、分狀態，00、11是無效狀態，這四種狀態符合IEC60870-5-104規約中的定義

3、遙控

支持站控級、間隔層測控單元就地和現場就地三級控制。其優先級的順序?yàn)椋含F(xiàn)場就地控制優先級最高，測控單元就地控制優先級第二，站控級優先級第三。

為了保證控制出口的安全性，裝置除了提供具有公共端的合閘分閘觸點外，還提供獨立的觸點控制遙控開出的電源，確保裝置異常時，遙控開出的可靠性。裝置控制輸出有四個特點：

?  與控制出口相對應的邏輯閉鎖條件可編輯；

?  邏輯閉鎖條件實時演算，收集站內相關信息，保證邏輯閉鎖的實時性；

?  遙控出口可配置成雙CPU“啟動+出口”的方式；

?  提供獨立接點作為控制出口的電源閉鎖，保證出口的可靠性。

4、遙調

裝置具有對三組變壓器的檔位采集和控制功能，檔位輸入形式采用BCD碼，如果變壓器的檔位為十進制碼，需要加裝BCD碼制轉換器。另外，裝置具有滑檔閉鎖功能。

5、電度量采集功能

裝置提供積分電度（最多24路）或脈沖電度量（最多7路）的采集計算功能。

6、事件記錄

最多記錄200條，裝置掉電不丟失。

7、GPS對時

對時方式：“數據流+脈沖”方式或IRIG-B方式；

脈沖規格：DC 24 V；

對時精度：≤1 ms。

8、裝置自診斷

具有完善的自檢功能，當硬件出現異常時會發出告警信號并根據嚴重程度決定是否閉鎖出口，根據告警信息可快速定位裝置硬件的故障位置，方便更換備用件快速排除故障。

9、同期合閘檢測功能

同期功能的選擇通過三個軟壓板（無檢定、檢無壓、檢同期）控制，這些壓板可以通過后臺監控或遠方調度投退。

同期操作有遠方同期、就地同期和手合同期三種操作模式。

遠方同期操作：從后臺監控或調度中心發出合閘命令。

就地同期操作：通過裝置面板的主接線圖進行合閘操作。

手合同期操作：人工進行就地合閘操作，通過手合同期開入觸發裝置的同期判別功能。

10、防誤操作邏輯閉鎖功能

裝置邏輯閉鎖功能所用的數據有本間隔采集的，還有通過通信網絡來自其它間隔測控裝置的。來自其他間隔測控裝置的數據通過開放的通信網絡實時傳送，每臺測控裝置都能及時獲得其邏輯閉鎖所需的數據，并將這些數據應用于本裝置的控制閉鎖邏輯條件判別，從而實現獨立于五防主站的間隔層的邏輯閉鎖。

數據交換：網絡層UDP通信協議保證實時性，應用層通信協議保證可靠性。數據交換的兩種機制：

?  裝置主動召喚本裝置的閉鎖邏輯所需要的其他間隔層裝置的數據；

?  參與邏輯互鎖的數據變化后由直接采集它的間隔層裝置主動發送給需要該數據的其他裝置。

對于站控級控制和測控單元就地控制，都遵循控制命令的執行流程圖。特別說明的是不管是否處于聯鎖狀態，不管是否有控制命令，邏輯閉鎖功能模塊都是在實時運算的。

對于具有電氣操動機構的刀閘或地刀等設備，測控裝置提供對該設備控制操作的五防邏輯就地閉鎖功能。用裝置的一副觸點（“就地閉鎖觸點”，該觸點允許保持，應選用不受啟動觸點控制的出口觸點）控制被操作對象的電源，該閉鎖觸點的狀態取決于閉鎖邏輯的判斷結果。操作邏輯閉鎖功能模塊不依賴于遙控命令，獨立、實時地運行，操作閉鎖邏輯的運算結果直接作用于閉鎖繼電器觸點的實際狀態。

11、 TA、TV斷線檢測功能

裝置可配置判斷TA、TV斷線的功能，如果用戶選配該功能，在工程設計階段通過配置工具實現。
